共同特點：
- 4～20mA輸出疊加HART協議數字通信（兩線制）
- 工作環境溫度：－40℃～＋85℃（帶LCD顯示－20℃～＋70℃）
- 0～32秒可調阻尼系數
- 通過EMC測試認證：符合GB/T 18268要求
- 適用3051、3351通用殼體
- 點陣式液晶顯示屏，數字、字符更加優美
- 可由用戶定制上電開機界面
- FCG會員可寫入已申請的廠商ID、設備ID?
- 支持符合HART規范主站設備，如Emerson 475
- 可為FCG會員提供定制的DD文件
MS0010電容式壓力套卡
- 可使變送器的精確度達到075%
- 可對傳感器溫度漂移自動補償
- 可提供先進的整機標定、校準軟件及工藝
- 主板出現故障時無需重新標定
MS0110擴散硅式壓力套卡
- 可使變送器的精確度達到075%
- 可對傳感器溫度漂移自動補償
- 可提供先進的整機標定、校準軟件及工藝
MS0210溫度套卡
- 可使變送器的精確度達到05%
- 支持多達16點一體化（帶傳感器）校準
- 支持多數熱電阻、熱電偶mv信號
- 具有熱電偶數字化冷端補償功能
- 支持2、3、4線制RTD接線方式
- 總線與傳感器安全隔離
將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
溫度電流變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘?hào)，連接到二次儀表上，從而顯示出對應的溫度。比如，圖中該溫度傳感器的型號為PT100，那么溫度電流變送器的作用就是把電阻信號轉變?yōu)殡娏餍盘?hào)，輸入儀表，顯示溫度。
溫度變送器在溫度測量中的作用
熱電偶的毫伏信號及熱電阻的阻值變化信號，經溫度變送器被轉換成統一的電流信號，輸入到顯示、記錄儀表中，可作為溫度的自動檢測，輸入到調節器中，可組成自動調節系統，進行溫度自動調節。經過轉換輸入到電子計算機中，可進行溫度巡回檢測，計算機控制等。
溫度變送器放大作用
傳感器與變送器在儀器儀表和工業自動化領域中起著舉足輕重的作用。與傳感器不同，變送器除了能將非電量轉換成可測量的電量之外，一般來說還具有一定的放大作用。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20毫安電流輸出信號。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘?hào)轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20毫安的恒流信號。
一體化溫度變送器一般就是由測溫探頭（熱電偶或者是熱電阻傳感器）以及兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒以內，從而就形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
]]>
智能壓力變送器應用過程中的性能指標包括測量精確度、輸出信號、儀表電源、接線方式、響應時間等。一般情況下，儀器檢測的精確度要求控制在1%范圍內，所以在選擇儀器的時候要結合實際應用需求選擇精度合適的儀器的，如果儀器精度過低，則會影響測量結果，造成測量不準，如果精度過高，則會影響儀器的使用壽命，因此需要結合多方面因素選擇比較經濟性的儀器。大部分?jǐn)?shù)儀表采用的標準信號時4-20mA，負載不低于600Ω，輸出信號標準可根據實際需求進行選擇。儀器一般使用較多的兩線制的直流電源，如果要減少干擾也可以采用兩線制的交流電源。響應時間是測量儀器的一個重要性能，是指儀器指示信息的顯示時間。為了保證壓力檢測的穩定性，減小測量誤差，儀器工作時應盡量選擇獨立電源。
智能壓力變送器的維護
智能壓力變送器出現的故障問題主要包括幾個方面，密封問題引起的故障、震動引起的故障、人為引起的故障以及其他情況引起的故障，其中震動引起的故障比較少。人為引起的故障主要是指儀器維修過程中儀器元件型號不對，電路板等組件安裝錯誤，或者是參數設置不對等，都會引發電路故障、損壞儀器。密封問題引起的故障有兩種可能，一種是儀器密封不良時導致液體浸入，進而引起儀器故障；第二種情況是儀器蓋密封不良導致儀器內部元件被外界物理、電化作用下被腐蝕。另外還有其他非人為引起的故障，例如因?yàn)榻佑|不良引起的線路故障，以及絕緣不良引起的元件故障等，均又可以損壞儀器。
為了保證智能壓力變送器的正常運行，油田工作人員要嚴格做好儀器故障檢修以及日常維護工作。首先，對當下正在使用的儀器進行登記存檔，詳細記錄儀器的型號、性能、使用注意事項、維修方法以及投入使用時間。其次，維修人員要做好對儀器的巡視和檢修工作，并設置專門崗位對使用中的儀器設備進行定期巡檢，檢測儀器是否處于正常運行狀態，是否出現異常問題，如發現問題好及時解決。第三，智能壓力變送器在檢測過程中受到外界環境的影響較大，所以要保證儀器有一個良好的工作環境，尤其對檢測容易沉積、結晶介質的儀器要做好排污工作，保證儀器正常運行。第四，低溫環境下要對智能壓力變送器進行保溫伴熱，并實時關注就伴熱儀器的工作狀態，避免發生伴熱著火現象。第五，在酸、堿等惡劣環境工作的儀器要給予防腐隔離，高壓環境中要選擇合適的測量精度，避免發生故障。另外，通過屏蔽、電泳保護等措施對智能壓力變送器進行防雷保護，以免遭到雷擊破壞。
結論
以上是對油田中智能壓力變送器的應用和維護的相關闡述，智能壓力變送器具有性能好、測量精度高、安全可靠、使用壽命長、智能化等等優點，并廣泛應用于各個工業領域，尤其在油田的工藝和質量控制中發揮著重要作用。智能化技術的發展為智能壓力變送器的開發提供了有利的技術條件，智能化技術的應用進一步提高了測壓儀表的性能，而且隨著技術的更新以及結構設計的不斷完善，智能壓力變送器的性能也將會不斷優化，并發揮更大的應用價值。智能壓力變送器的應用讓油田自控技術的發展又上了一個臺階，在現代化信息時代背景下，油田的自控技術正逐漸向智能化、網絡化、信息化方向發展，智能自動化技術的提高將對油田自動化發展產生重要影響。
]]>
作為流程工業最早的現場級無線通信技術，WirelessHART協議及產品已經存在并應用了10余年，并隨著工業4.0獲得更加快速的增長和應用。
為此，FieldComm? Group 中國辦聯合沈陽中科博微科技股份有限公司，特別舉辦本次專場技術研討會，介紹WirelessHART的技術特征、產品開發、測試認證及現場應用，誠邀您的蒞臨！
.jpg)
會議主題：
WirelessHART專場技術研討會
會議時間：
2022/07/28 14:00-16:00 (GMT+08:00)中國標準時間-北京
歡迎現場討論，騰訊會議直播鏈接：
]]>
?常見自動化測壓儀表在油田中的應用現代油田企業生產過程中常用的自動化測壓儀表有抗震壓力表、膜盒微壓器、波紋管壓力計等。
1.1.抗震壓力表的應用
抗震壓力表多用于礦山、化工、石油等領域，具有較強的耐震性能，尤其適用于機械劇烈振動的惡劣環境中，可對靜壓直接檢測?？拐饓毫﹄m然可以廣泛使用與振動強烈的環境，但在脈動壓力較大的情況下很難發揮有效作用，而且還會影響儀器的測量精度，降低儀器使用壽命?？拐饓毫Ρ碓谟吞锏臋z測應用過程中，儀器的測量機構不會被煤末、泥漿等高粘度測量介質堵塞，而且在較硬顆粒的被測介質中也可以正常工作?？拐饓毫Ρ頊y量精度穩定，操作安全，而且具有防酸防堿作用，在多個領域中得到廣泛應用。
1.2膜盒微壓器的應用
膜盒微壓器的壓力檢測是通過薄膜盤的形變移位程度來實現的，被測介質通過取壓管路薄膜盤并對其產生壓力作用，使薄膜盤自由端在壓力作用下發生形變移位，并帶動儀器的傳動結構使指針發生偏轉，進而在儀器刻度盤上顯示出待測的壓力值，該自動化測壓儀表主要用于送風系統的壓力檢測以及鍋爐制粉系統和煙道的壓力檢測中。
1.3波紋管壓力計的應用
波紋管壓力計的波紋管具有很好的彈性，其表面呈波紋狀，臂比較薄，檢測過程中將波紋管作為檢測元件，通過檢測元件感知壓力獲取被測壓力值。測量時，波紋管在軸向力的作用下固定在基座上，被測介質的壓力首先作用給基座，然后基座導入到管內，此時波紋管因?yàn)閮?nèi)壓力和外壓力之間存在的差值而發生伸縮，波紋管自由端發生變形、移位，儀器指針就會指向相應的壓力值。相比彈簧管，波紋管的剛性極小，所以即使在低壓環境下，波紋管的測量會更靈敏、更準確。波紋管壓力計在油田中通常被用于檢測鍋爐的蒸汽壓力，以了解鍋爐系統的運作情況。
1.4擴散硅式壓力變送器的應用
油田中擴散硅式壓力變送器的應用主要是檢測高壓蒸汽壓力，擴散硅式壓力變送器屬于一種電阻應變式的變送器，其采用電路集成技術，并利用半導體材料形成電阻，通過對變電阻變化情況的分析獲取所需要的數據，進而達到壓力檢測目的。阻應變式的變送器所使用的單晶硅材料具有較好的彈性性能，蠕動較小，壓阻效應較大，所以此類儀器測量的數據精度較高，而且可以用于測量千赫茲以上的脈壓。所以在各個領域中應用比較廣泛。擴散硅式壓力變送器是一種智能性變送器，可以實現遠程顯示和控制，而且受到外界的干擾較小，測量數據準確性較高。擴散硅式壓力變送器的應變電阻由于特殊的制作加工工藝，儀器在應用過程中的被測壓力和變化率成正比
中科博微自動化測壓儀表具有性能好、測量精度高、安全可靠、使用壽命長、智能化等等優點，并廣泛應用于各個工業領域，尤其在油田的工藝和質量控制中發揮著重要作用。
]]>
G1100 WirelessHART?智能網關負責組建、管理和維護 WirelessHART??網絡，并不斷優化網絡，使網絡中的設備可以高效、安全地工作。同時， ?WirelessHART?智能網關可以將網絡中設備的數據信息無縫集成到主機系統或數據應用中，并提供相應的安全保障。
中科博微 G1100 WirelessHART 智能網關通過 FCC、 ?IC?國際認證，標志著中科博微的科技成果已經達到國內領先、國際先進水平， ?為中科博微成為全球自動化全系產品優秀供應商奠定了堅實基礎。
智能溫度變送器采用數字化技術，支持HART、FF、PA協議，集成了豐富的功能模塊，可以實現一般的檢測功能，F(xiàn)F協議智能溫度變送器還可以實現復雜的控制策略。智能溫度變送器可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用，可以廣泛應用于石油、化工、電力、冶金等流程行業。
多?協?議 |?高?精?度 |?低?溫?漂

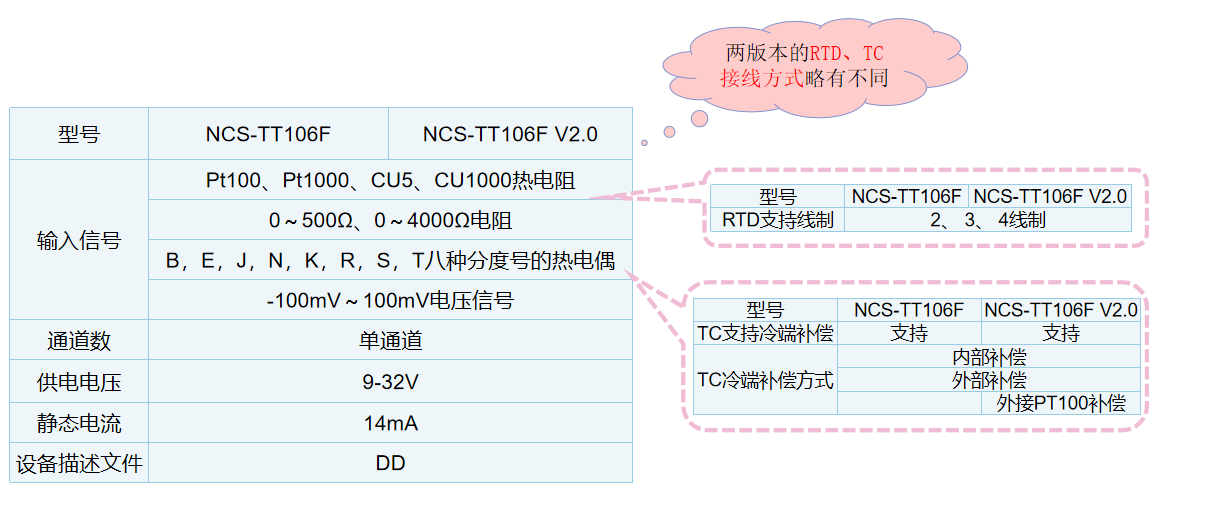

模塊化智能溫度變送器采用標準外形尺寸，即支持標準接線盒的現場安裝也支持標準導軌的控制柜安裝。模塊化智能溫度變送器支持HART、FF、PA協議現場總線規范，覆蓋不同種流程工業領域的應用需求。?點擊此處查看TT106詳細介紹??
品圖-三個協議.png)
2022 年 5 月 29 日，遼寧省工業和信息化廳發布了《2022 年度遼寧省“專精特新”梯度培育企業名單的通知》，中科博微成功入選“2022 年度遼寧省專精特新中小企業”；同時，中科博微的“工業物聯網系統”成功入選“2022 年度遼寧省專精特新產品（技術）名單”。
]]>1、安裝前仔細閱讀產品說明書，準確接線，留意產品不得發生接線錯誤。
2、變送器應安裝在透風、干燥、無腐蝕、陰涼及溫度變化較小之處。如露天安裝應加防護罩，避免陽光直射和雨淋，以避免產品機能降低或引起故障。
3、嚴禁隨意摔打、打擊、拆卸、強力夾持或用尖利的工具捅引壓孔或金屬膜片。
4、留意保護產品引出電纜，電纜線接頭處務必密封，省得進水或潮氣影響整機機能及壽命，變送器端子引線要保證和大氣良好導通。
5、安裝時應在變送器和介質之間加載壓力截止閥，以便檢驗和防止取壓口堵塞而影響測量精度，在壓力波動范圍大的場所還應加裝壓力緩沖裝置。
6、測量蒸汽或其它高溫介質時，留意不要使變送器的工作溫度超限，必要時，加引壓管或其它冷卻裝置連接。
7、在測量液體介質時，在加壓前一定要用截止閥排凈管道內的空氣，防止因?yàn)閴嚎s空氣所產生的高壓導致傳感器過載。
8、禁止超指標過載，超指標過載造成的敏感膜損壞不在三包范圍內。
9、隔爆型變送器在危險場所應用時，變送器的殼蓋必需擰緊，為確保應用安全，應嚴格遵守安全規程，不能在通電時翻開變送器殼蓋。
10、本質安全型變送器必需配用安全柵才能在有爆炸性混合物的危險場所應用。
]]>
