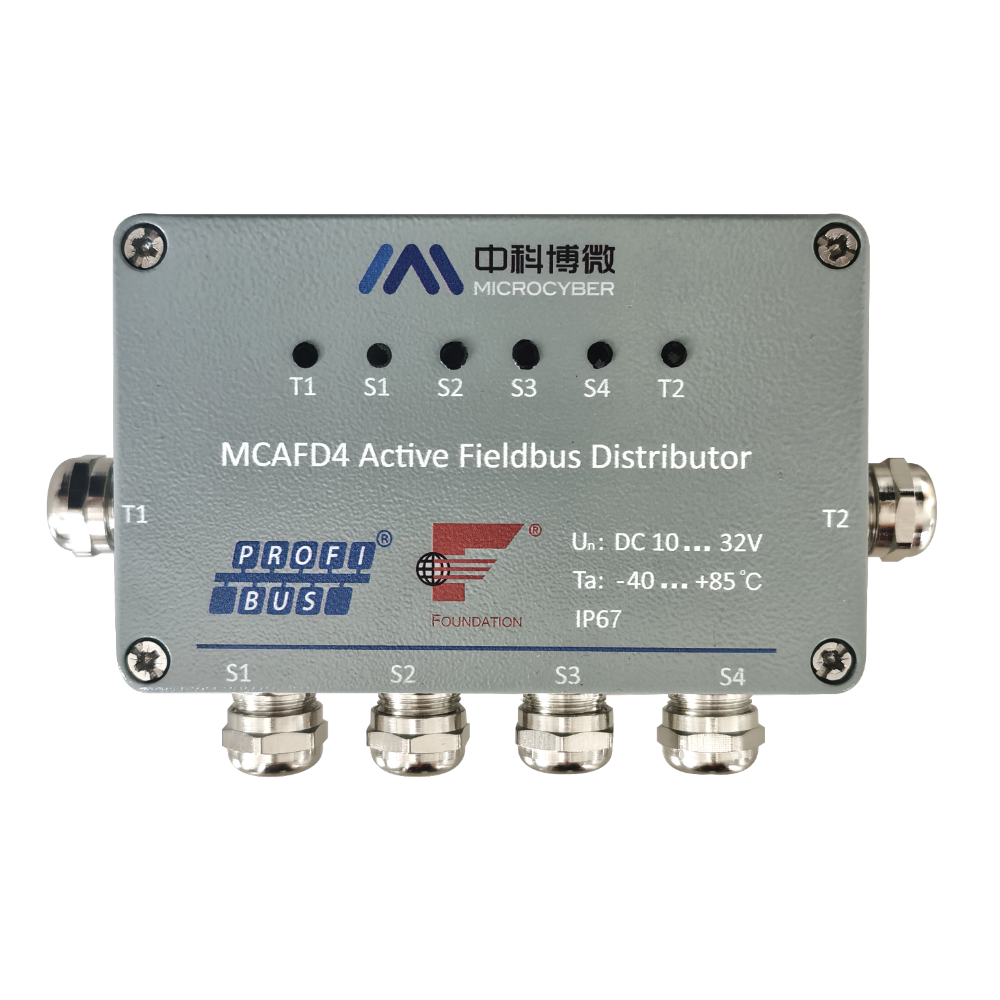

MCAFD4 有源現場總線智能分配器適合于FF-H1 和 PROFIBUS PA 現場總線應用，通過分配器將現場設備以主干線-分支的拓撲結構連接到系統，每個分配器有四個分支，內置自動總線終端，LED 狀態指示能快速診斷主線、支線的短路狀態，自動隔離故障區段，分配器的多重保護功能，保證系統安全運行。

一：MCAFD4 有源現場總線智能分配器特點：

1.主干線、支線短路、過載保護

2.適用于 FOUNDATION Fieldbus H1 和 PROFIBUS PA 現場總線

3.LED 指示燈故障診斷

4.自動總線終端

5.反接線保護

6.自動隔離故障端口

7.防護等級 IP65

二：MCAFD4 有源現場總線智能分配器系統連接圖：

三：MCAFD4 有源現場總線智能分配器現場應用圖：

1.水泥行業水泥行業應用的工藝流程圖：

2. 四通道接線盒應用環境

3.電力行業

主要應用于火電廠鍋爐燃燒器、管路閥門的指令分配。 也叫功率分配器，可以將一路輸入信號能量分成多路輸出。

四：MCAFD4 有源現場總線智能分配器接線

1. 通過 T1、T2 連接主線， T1 為總線輸入， T2 為總線輸出，通過支線 S1 到 S4 連接現場總線設備。
2. 打開有源現場總線分配器的上蓋，將分配器安裝到平整的表面或者導軌上，保證分配器左后和下方有 60mm 空間接線。
3. 將電氣接頭壓蓋擰下， 將現場總線電纜穿過電氣接頭壓蓋，將電纜擰在對應端子上，保證接線的極性正確。
4. 關閉有源現場總線分配器的上蓋，擰緊上蓋固定螺釘。
5. 使用密封塞密封未使用的電纜入口壓蓋，這樣才能確保 IP65 防護等級。
