NCS-TT105 智能溫度變送器采用現場總線技術，是新一代現場總線智能溫度變送器，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。

NCS-TT105 采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

NCS-TT105 智能溫度變送器支持 HART、FF、PA 協議，可以廣泛應用于石油、化工、電力、冶金等行業。

變送器安裝

對于智能溫度變送器的安裝，可提供的安裝支架有管裝平支架、管裝彎支架、盤裝彎支架三種。相應的有三種安裝方式，分別為平支架管裝、彎支架盤裝、彎支架管裝。以下分別介紹其安裝方式：

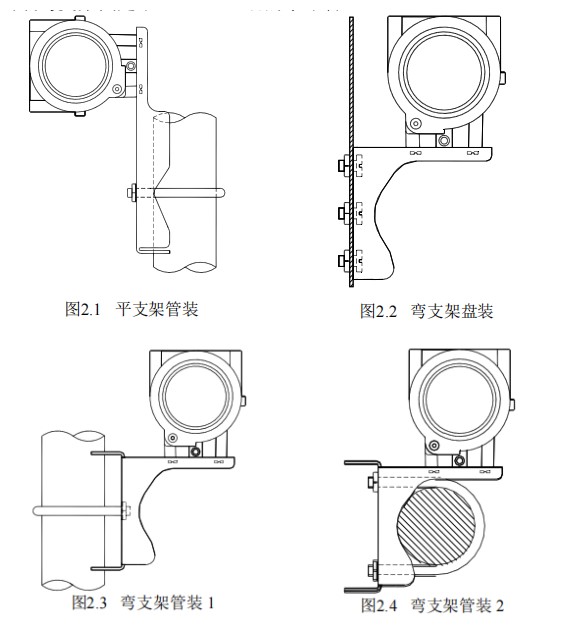

平支架管裝的典型安裝方式如圖 2.1 所示。用所提供的 4 個螺栓將變送器固定于管裝平支架上，再通過 U 型螺栓將管裝平支架固定于 Φ50mm 左右的垂直管上。

彎支架盤裝的典型安裝方式如圖 2.2 所示。用所提供的 4 個螺栓將變送器固定于盤裝彎支架上，再通過 M10 螺栓(用戶自備)將盤裝彎支架固定于表盤上。

彎支架管裝的典型安裝方式如圖 2.3、圖 2.4 所示。用所提供的 4 個螺栓將變送器固定于管裝彎支架上，再通過 U 型螺栓將管裝彎支架固定于 Φ50mm 左右的水平管上。

接線

智能溫度變送器的電源與總線信號共用一對電纜，稱為總線電纜。建議使用 IEC61158-2 推薦的現場總線專用電纜。智能溫度變送器的接線端子位于后蓋側，擰開后蓋可見接線端子板。

圖2.5 智能溫度變送器端子板示意圖

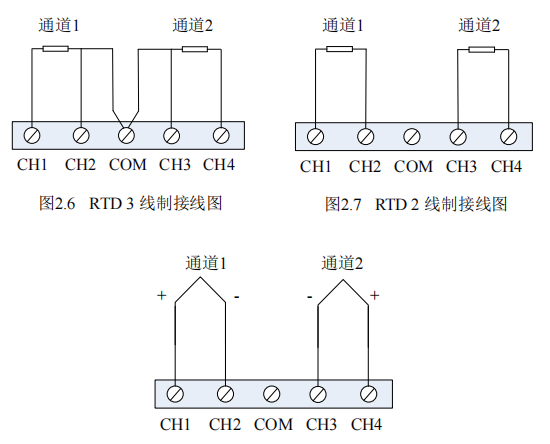

圖2.8 熱電偶接線圖

信號線經引線穿孔到接線端子板，傳感器信號線屏蔽層單端接地?？偩€信號線屏蔽層在儀表端浮地，一般在總線電源端接地。

信號電纜和總線電纜不要與其它設備的電源線共用線管或明線槽，且要遠離大功率設備。
