一、概述：

NCS-TT106H系列溫度模塊采用HART總線技術，包括頭部安裝式NCS-TT106H與導軌式NCS-TT106H-R1，是新一代智能溫度模塊，是過程控制中不可缺少的現場設備。該設備集成了豐富的功能模塊，既可以實現一般的檢測功能，也可以實現復雜的控制策略。

NCS-TT106H采用數字化技術，可適用于多種熱電阻及熱電偶傳感器，量程范圍寬，現場與控制室之間接口簡單，并可大大減少安裝、運行及維護的費用。

NCS-TT106H系列溫度模塊支持HART協議，可以廣泛應用于石油、化工、電力、冶金等行業。

二、溫度模塊安裝

2.1 尺寸

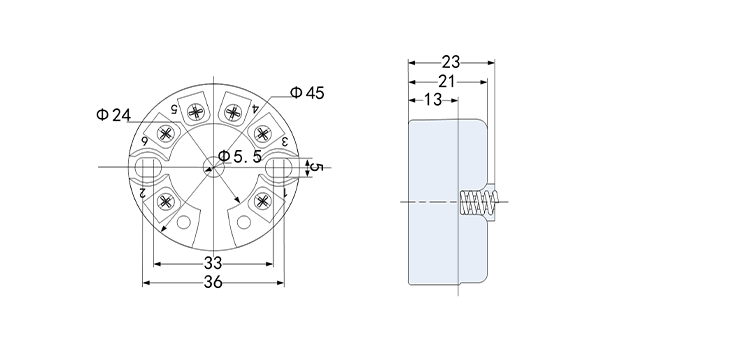

溫度模塊尺寸（單位：mm）

2.2 安裝

將兩個螺絲通過定位孔把溫度模塊固定到溫度殼體或?qū)к壷屑纯伞?/p>

2.3 接線

注意：在接2線制時，需要先將5和6腳短接（頭部安裝）、7和8腳短接（導軌式），在進行2線制連接。

現場總線溫度模塊的電源與總線信號共用一對電纜，稱為總線電纜。建議使用IEC61158-2推薦的現場總線專用電纜。

信號電纜和總線電纜不要與其它設備的電源線共用線管或明線槽，且要遠離大功率設備。

總線兩端屏蔽線要接地。
